Оборудование для штамповки рёбер охлаждения, Пресс для штамповки рёбер

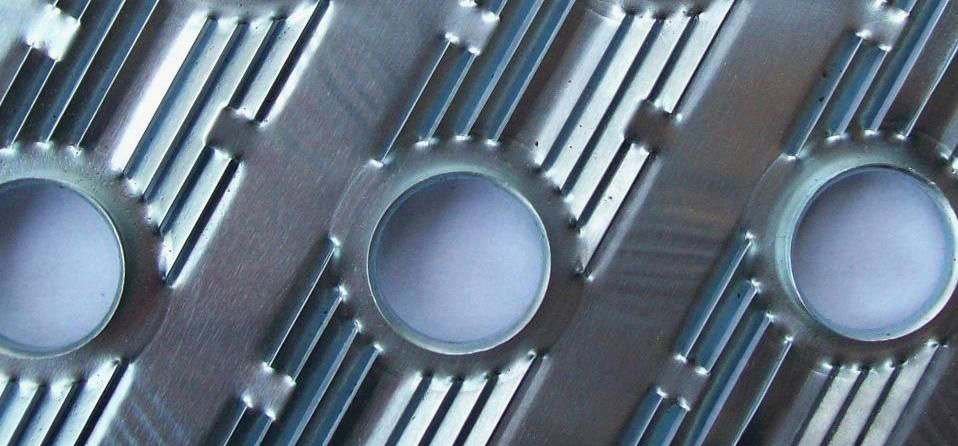

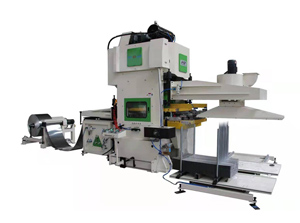

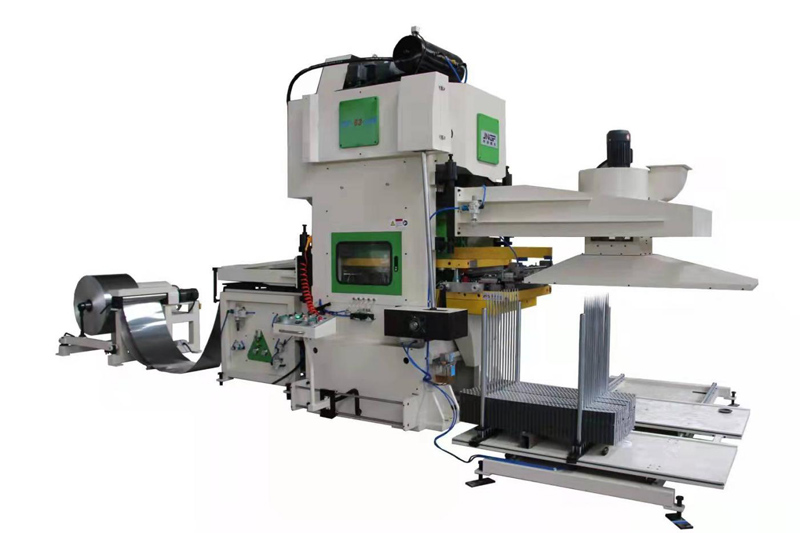

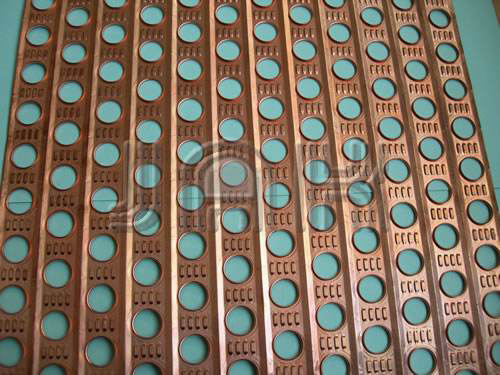

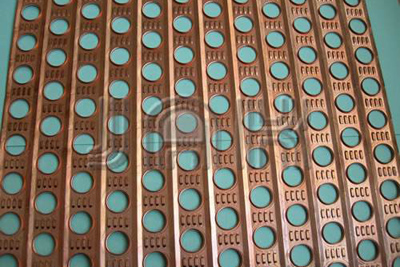

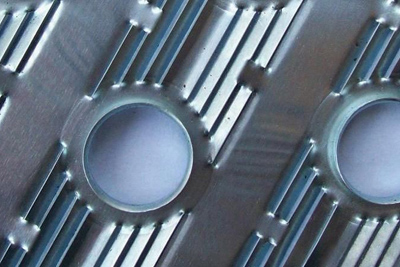

Автоматический пресс для штамповки рёбер охлаждения состоит из автоматического разматывателя, устройства нанесения смазочного масла, высокоскоростного штамповочного пресса, устройства выгрузки и штабелирования рёбер, которое подходит для обработки алюминиевых или медных рёбер охлаждения.

Конфигурации штамповочного пресса для рёбер охлаждения
  • Одношпиндельный разматыватель алюминиевой фольги с активной размоткой и управлением с помощью фотоэлементов.
  • Устройство сквозного промасливания, оснащённое выравнивателем уровня масла.
  • Штамповочный пресс с высокоточной пресс-формой и тяговым устройством с ПЛК-управлением.
  • Устройство автоматической смазки внутри пресс-формы с устройством сбора отработанного масла.
  • Пневматическое устройство всасывания рёбер охлаждения.
  • Подвижное двухпозиционное устройство для сбора рёбер охлаждения.
  • Система управления ПЛК отображает данные об угле пробивки, ходе, количестве отверстий, количестве при штабелировании и т.д

Основные технические характеристики типового штамповочного пресса открытого типа 45Т для рёбер охлаждения

No. Наименование Данные
1 Номинальное усилие 450 кН
2 Ход поршня 40 мм
3 SPM (ход в минуту) 120~200 / (150~250) в минуту
4 Макс. высота штампа 210~270 мм
5 Глубина горла 330 мм
6 Размер дна горки 300 x400 мм
7 Размер рабочего стола 660 x 850 мм
8 Мощность двигателя 5,5 кВт
9 Высота сбора плавников Макс. 650 мм
10 Длина всасывания Макс. 1200 мм
11 Размер алюминиевой фольги внешний диаметр 850, внутренний диаметр 75 мм, макс. ширина 330 мм
12 Сжатый воздух 0.6МПа, 0.4м3/ч
13 Размер всей линии 8 x 2 м
14 Вес всей линии 8000 кг

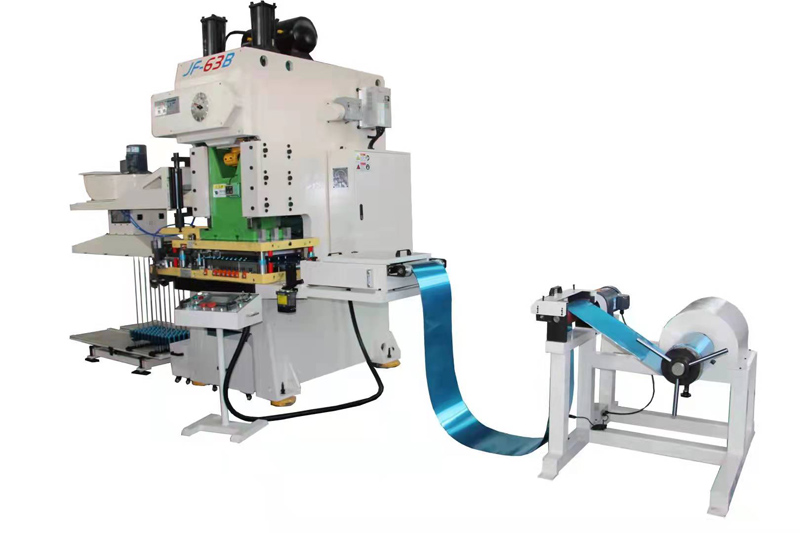

Основные технические характеристики типового штамповочного пресса закрытого типа для рёбер охлаждения усилием 63T

№ Наименование Данные
1 Номинальное усилие 630 кН
2 Ход поршня 40 мм
3 SPM (ход в минуту) 150~300 в минуту
4 Макс. высота штампа 260~310 мм
5 Мин. увеличение высоты штампа 80 мм
6 Размер дна горки 1100 x890 мм
7 Размер рабочего стола 1600 x 900x115 мм
8 Мощность главного двигателя 11 кВт
9 Общая мощность 19 кВт (макс.)
9 Высота сбора плавников Макс. 720 мм
10 Длина всасывания Макс. 1800 мм
11 Размер алюминиевой фольги Внешний диаметр 1000, Внутренний диаметр 150 мм, макс. ширина 560 мм
12 Сжатый воздух 0.6МПа, 0.4м3/ч
13 Размер всей линии 10 x 3 м
14 Вес всей линии 12000 кг
