Машина для наложения бумажной изоляции

Конфигурация машины для наложения бумажной изоляции зависит от слоя обмотки, количества проволоки и размера проволочной катушки. Данная машина может выполнить однопроводное и многопроволочное покрытие. Слой наложения в диапазоне 2-60 слоев.

Состав машины
1. Отдатчик
2. Основная машина
3.Намоточная клеть
4. Система управления

Технические параметры
1. Спецификация проводов

Материал: медный или алюминиевый плоский провод
Ширина: 5~20мм
Толщина: 1~16mm
Площадь сечения: 10~200мм2
Отношение ширины/толщины: 0.4~12
2. Спецификация бумаги
Тощина: 0.040~0.125mm
Ширина: 10~30mm
3. Спецификация головки для накладки изоляционной бумаги
Шаг намотки: 8~30мм (бесступенчатая регуляция)
Отклонение шага намотки: ±0.4mm
Натяжение намотки: механически автоматическая регуляция, непрерывное натяжение
Номинальная скорость вращения: 800об/мин
Рабочая скорость: 600об/мин
Диаметр бумажной прокладки: наружный диаметр: 330mm, внутренний диаметр: 75mm
Количество бумажных прокладок на каждой намоточной головке: 3 или 4 шт.
Датчик разрыва бумажной ленты: это датчик используется для проверки наличия повреждения бумажной ленты. Если фотоэлемент обнаруживает разрыв, производится автоматическая остановка работы.
4. Гусеничное буксировочное устройство:
Толще ремень синхронизированной передачи обеспечивает стабильную и надежную линейную скорость.
5. Герметизирующая крышка обеспечивает защиту от пыли.
6. Намоточная клеть: Привод моментного двигателя, намотка с постоянным натяжением, гладкие стержни для монтажа проводки, намоточный барабан с моторизованным подъемом.

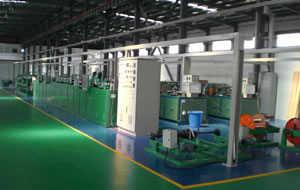

Машина для наложения пленочной и стекловолокнистой изоляции

Данная машина для наложения изоляции специально разработана для изоляционной обмотки пленочными лентами и стекловолоконной оплеткой медных или алюминиевых плоских проводов с площадью сечения 5-40мм2. Оборудование имеет двух-станционную структуру, из которой, каждая станция имеет свою собственную систему управлению. Если эта машина используется с высокочастотным спекающим устройством, выпускают специальные магнитные провода с пленочной изоляционной обмоткой.

Конструкция машины
1. Отдатчик
2. Устройство выпрямления провода
3. Устройство полировки и очистки провода
4. Головка для намотки пленочной изоляции
5. Головка для намотки стекловолокнистой изоляции
6. Лакировочное устройство
7. Буксирное устройство
8. Сушильная печь
9. Намоточная клеть

Технические данные

Деталь Характеристики
Подходящая площадь сечения проволоки 5~40mm2
Стекловолоконная нить Внутренний диаметр 42mm
Длина нити 75mm
spool length 95mm
Производственная скорость 2.5~4м/мин
Шаг пленочной обмотки 6~24mm
Шаг стекловолокнистой обмотки 2~10mm
Сушильная печь 2000mm x 8 шт
Диаметр колеса буксировочного устройства 800mm
Мощность главного двигателя приводного механизма 3кВт x 2
Общее потребление электроэнергии Около 60кВт
Занимаемая площадь машины Около 25m x 3.5m
