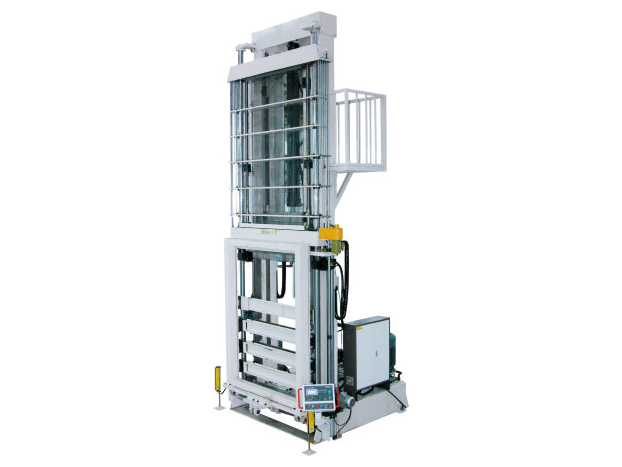

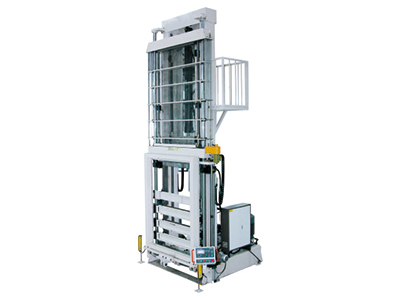

Вертикальной расширитель труб специально разработан для производства змеевиков теплообменников. Устройство может расширять медные трубы, увеличивать концы труб и расширять концы труб за один цикл, чтобы обеспечить плотное соединение медных трубок и алюминиевых ребер для более высокой эффективности теплообмена.
В оборудовании используется централизованная принудительная система для смазки всего оборудования.
Технические характеристики
Наименование
Характеристики
Подходящая медная трубка по наружному диаметру
1/2” (настраиваемый)
Подходящая толщина стенки медной трубки
0.5 мм
Ряды медных трубок (макс.)
6 (настраиваемые)
Количество трубок в каждом ряду (макс.)
10 (настраиваемые)
Шаг отверстия
Согласно чертежу
Шаг ряда
Согласно чертежу
Длина медной трубки
200~2100 мм (настраиваемая)
Погрешность параллельности между пластинами коллектора
Менее 0,1% ширины рулона
Погрешность поверхности катушки
Менее 1 мм
Погрешность длины катушки
Менее 0,1% длины катушки
Погрешность концентричности между расширением и расширением к низу
≤Φ0.2 мм
Макс.гидравлическая сила для расширения
30т
Время такта
30 сек/цикл
Скорость быстрого спуска (расширение трубы)
6.71 м/мин
Скорость замедления (вторичное расширение к низу)
1.1 м/мин
Время ускорения
9.81 м/мин

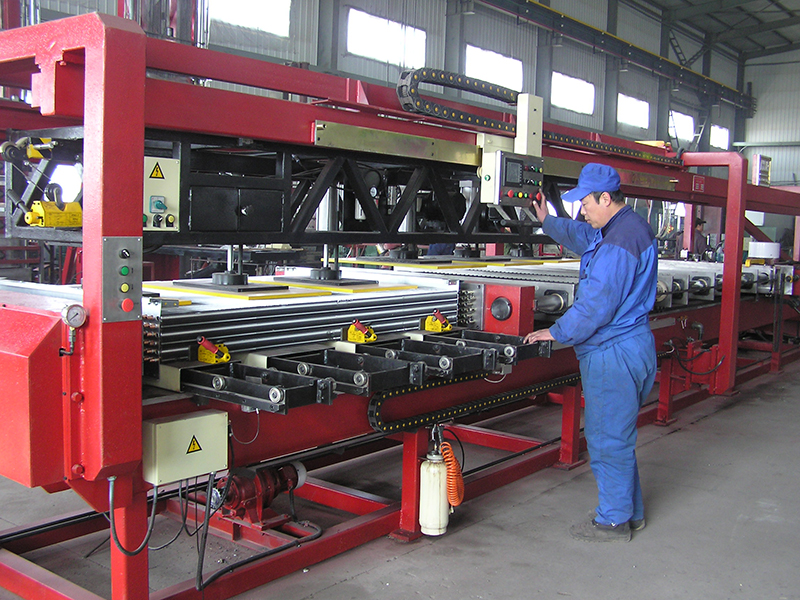

Для производства крупногабаритных змеевиков теплообменников могут использоваться расширители горизонтальных труб:

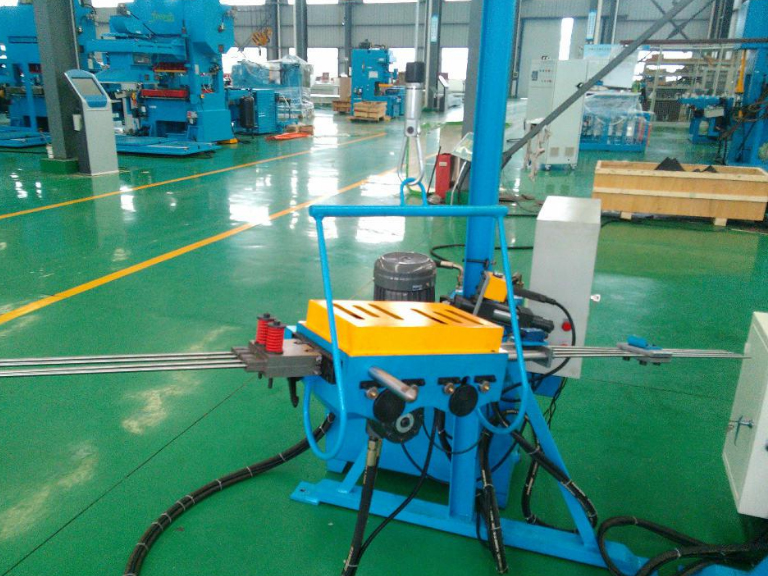

Для мастерских небольшой мощности хорошим вариантом станут переносные расширители труб:
