Машина для производства трансформаторов

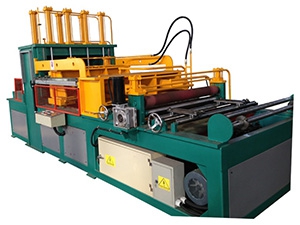

Машина для производства гофрированных баков трансформаторов

Машина для производства гофрированных баков трансформаторов

Эта машина специально разработана для производства гофрированного оребрения трансформатора.

I. Увеличение линий :
1. Размотчик: механическое расширение, пассивный, 6T.
2. Гидравлическая станция: максимальное давление 30MPa, максимальный поток 100L/min, двигатель насоса 7.5kW; основные гидравлические компоненты, импортируемые из Тайваня.
3. Основные части: гидравлический привод, автоматическое формирование.
4. Устройство резки: гидравлический привод сокращает формирование ребер.
5. Выпускной рольганг: ручной, 3m
6. PLC система управления: PLC, инвертор, сенсорный экран, энкодер, от компании «Mitsubishi» из Японии; электрические компоненты от компании «Schneider»,совместно с Китайским предприятием.

II.Основные технические данные:

Параметры	Спецификации
Ширина рулонной стали	300-1500мм
Толщина стали	1-1.5мм
Высота ребра	100-400мм
Шаг между ребрами	45-80мм
Пространство внутри ребра	4-6мм
Скорость формирования	3 ребра/мин
Размеры машины	5500×1600×2200мм

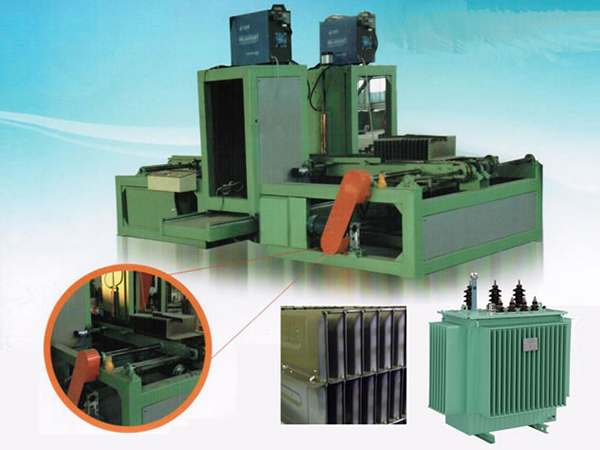

Машина для сварки гофрированных ребер для гофрированных баков

Эта машина специально разработана для сварки ребер гофрированного резервуара.

Основные технические данные:

Параметры	Спецификации
Размер ребра	Макс. 1400×1400×500мм
Толщина ребра	1-1.5мм
Пространство внутри ребра	4-6мм
Скорость сварки	Ребро высотой 100мм: 3 ребра/мин Ребро высотой 200мм: 2 ребра/мин (В зависимости от толщины ребра)
Аппарат аргонодуговой сварки (TIG)	Две единицы, сварочный ток 30-300A
Сжатый воздух	0.8МПа
Вес машины	Около 4000кг
Размер машины	Около 3600×2000×2000мм

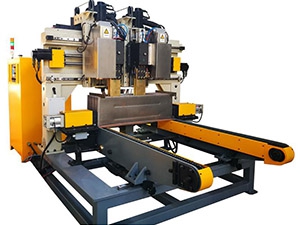

Машина для точечной сварки гофрированных ребер для гофрированных баков трансформаторов

Данная машина является патентным продуктом, предназначена для точечной сварки гофрированных ребер.

Два точечной сварочной горелки приводятся в движение сервомотором и управлением ПЛК. Опираясь на высоту и ширину ребристой плиты, высота, положение и ход могут устанавливаться предварительно. Сварочный процесс применяет контактную сварку, что обеспечивает быструю скорость сварки, низкий уровень шума. Ребристые плиты приводятся в движение двигателем управлением инвертора. Предварительная установка движения удара зависит от шагом ребер.

Технические данные

№	деталь	Характеристики
1	Подходящая ширина ребра	300-1300мм (может производить под заказ)
2	Подходящая высота ребра	100-400мм
3	Подходящая толщина стали	Макс. 1.5 + 1.5мм
4	Входная электрическая мощность	AC 380В, 3фазы, 50Гц (может производить под заказ)
5	Мощность сварочного трансформатора	100 кВА
6	Номинальный сварочный ток	160А
7	Вторичное напряжение холодного хода	7.2В
8	Коэффициент длительности нагрузки	50%
9	Пневматический источник	0.4МПа
10	Скорость потока охлаждающей воды	30л/мин, 0.2МПа
11	Общая мощность двигателя	8кВт
12	Габариты машины	Около 4500 x 2400 x 2300мм
13	Вес машины	Около 3500кг

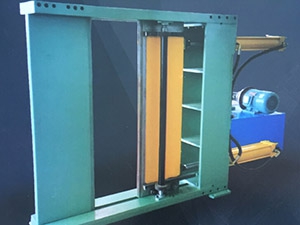

Станок для производства ребристой плиты гофрированных баков трансформаторов

Данный станок специально предназначен для гибки ребристой плиты в угле 90 градусов.

Технические данные

№	Деталь	Спецификация
1	Подходящая толщина материала	1.0-1.6mm
2	Подходящая высота ребер	50-400mm
3	Подходящая ширина ребер	300-1600mm
4	Расстояние между двумя блоком	Более 60mm
5	Мощность двигателя гидравлического насоса	2.2кВт
6	Двигатель насоса	SIEMENS из Компании
7	Электрические компоненты	SCHNEIDER из Компании

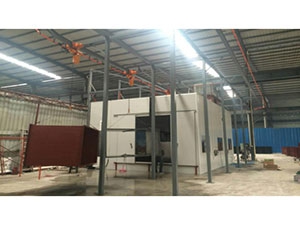

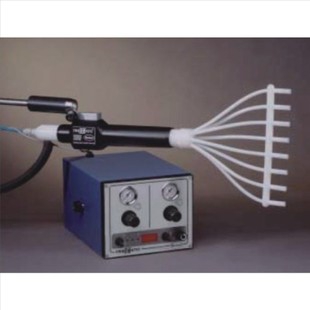

Линия порошковой окраски для гофрированных баков трансформаторов

Мы можем предложить линии порошковой окраски для гофрированных баков трансформаторов в соответствии с требованиями клиентов. Благодаря специальной системе краскодувки, гофрированные баки трансформатора были покрыты совершенно.
