Намоточная машина пленки HV

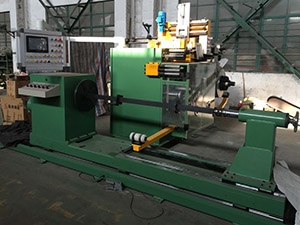

Намоточная машина пленки LV

Данная намоточная машина пленки специально предназначена для намотки алюминиевой, медной фольги в трансформаторах и электрических аппаратах. Фольга может быть двухслойной или однослойной.

Основные технические данные намоточной машины пленки

№	деталь		Характиристики
			BRJ-1400 (II)	BRJ-1100 (II)	BRJ-800
1	Размер катушки
1.1	Осевая длина, мм		500-1400	250-1100	180-800
1.2	Осевая длина (включая снижение), мм		650-1550	400-1250	330-850
1.3	Наружный диаметр, мм		700
1.4	Макс. наружный диаметр, мм		800
1.5	Мин. внутренний диаметр, мм		130	100	85
1.6	Форма катушки		Круглая/прямоугольная
2	Фольги
2.1	Материал		Медная/алюминиевая фольга
2.2	Ширина, мм		450-1250	200-1050	180-750
2.3	Толщина, мм	Медь	0.5-2	0.3-2	0.3-2
		Алюминий	0.5-3	0.5-3	0.5-3
3	Разматыватель
3.1	Внутренний диаметр, мм		400500
3.2	Наружный диаметр, мм		1000	900	900
3.3	Длина рычага, мм		1350	1150	750
3.4	Диапазон расширения, мм		385-520
3.5	Объем, кг		2000	2000	1000
3.6	Сила расширения, Н		1 0-15000	1 0-10000	1 0-10000
3.7			2 0-30000	2 0-20000
3.8	Гидравлическое давление, мПа		0-0.6
4	Намоточная машина
4.1	Рабочий момент, Н/м		≥10000	≥7000	≥4000
4.2	Мощность двигателя, кВт		15	11	11
4.3	Метод регулирования скорости		Бесступенчатый инвертор
4.4	Вал для намотки, мм		50x90x1850
4.5	Скорость сварки, м/мин.		0-20	0-25	0-30
5	Метод сварки		TIG, автоматический механизм
	Скорость сварки, м/мин		0-1	0-1	0-1
6	Режущий инструмент		Дисковое лезвие
	Скорость резки, м/мин.		1.5
	Длина резки, мм		1350	1100	700
7	Вал для межслойной изоляции		Два набора
	Диаметр вала, мм		Меньше, чем 400
	Внутренний диаметр, мм		76	76	76
	Длина вала, мм		1400	1100	700
8	Устройство изоляции
	Количество		Четыре комплекта (по требованию)
	Наружный диаметр		Меньше, чем 350мм
	Внутренний диаметр		56мм
	Ширина		15-200мм
9	Система управления		PLC Автоматическое управление
10	Точность подсчета		0.1 цикл
11	Метод отклонения исправления		Серво система
11.1	Точность устранения		±0.1мм

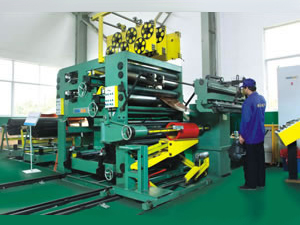

Намоточная машина пленки HV

Представленная намоточная машина пленки специально предназначена для намотки фольги высокого давления, использующие в распределительном трансформаторе и силовом трансформаторе.
Она представляет собой высоко автоматическое оборудование, что выполнит блок намотки, движение фольги, оборот, выправление и уменьшение скорости, которые могут настраиваться предварительно в сенсорном экране 10.4”.

Технические данные

№	деталь	Характеристики
1	Разматыватель	2 комплекта
	Диапазон расширения	380-420мм
	Ширина разжимного вала	200мм
	Макс. наружный диаметр фольги	800мм
	Макс. вес фольги	500кг
	Ширина фольги	25-200мм
	Толщина фольги	0.5-1.5мм
	Натяжение фольги	30~1200Н
	Скорость размотки	150м/мин
	Мощность ведущего двигателя	5.5кВт
2	Межслойный Interlaminar insulation pay-off stands	2 комплекта
	Диапазон расширения	73-80мм
	Ширина разжимного вала	220мм
	Наружный диаметр изоляционного бумажного рулона	Макс. 400мм
	Ширина изоляционной бумаги	25-220мм
	Толщина изоляционной бумаги	0.02-0.2мм
	Натяжение изоляционной бумаги	15-80Н
	Мощность приводного двигателя	1.5кВт x 2
3	Намоточный узел
	Скорость намотки	0-80об/мин
	Крутящий момент намотки	1580Н·м
	Мощность приводного двигателя	7.5кВт
	Центральная высота	1200мм
	Расстояние между основным валом и задней бабкой	700-1300мм
	Подходящий макс. диаметр катушки	1000мм
	Подходящая макс. ширина катушки	1200мм
	Подходящая макс. высота катушки	1500кг
	Погрешность выправления фольги	±0.4мм
4	Система сварки TIG
	Сварочный ток	160А
	Сварочная скорость	0-0.7м/с
